Mahsulot taqdimoti:
Nominal tizim kuchlanishi: 11KV-1000KV
Belgilangan mexanik yuk (SML): 45KN-400KN
Rang: Jigarrang, Kulrang yoki mijozning talabi
Amaldagi standart: GB, IEC, ANSI, CAN, BS, AS yoki mijozning talabi
Mahsulot tavsifi:
1. Kompozit izolyator mahsulotlari shisha tolali epoksi qatroni qoʻrgʻoshin-tayoqchalari, silikon kauchuk toʻsiqlar va armaturalardan iborat. Uning silikon kauchuk to'plami integral in'ektsiya bosimi texnologiyasini qo'llaydi, shu bilan kompozit izolyatorlarning ishonchliligiga ta'sir qiluvchi interfaal elektr buzilishining asosiy muammosini hal qiladi. Shisha qo'rg'oshin va armatura o'rtasidagi ulanish uchun eng ilg'or siqish jarayoni qo'llaniladi va u to'liq-avtomatik tovush to'lqini nuqsonlarini aniqlash tizimi bilan jihozlangan. U yuqori quvvatga, chiroyli ko'rinishga, kichik o'lchamlarga va engil vaznga ega. Qayta foydalanish mumkin, ishonchli tuzilma, mandrelga zarar yetkazilmaydi, uning mexanik kuchini to'liq o'ynashi mumkin.
2. Yuqori elektr ishlashi va yuqori mexanik quvvat. Ichkarida tashiladigan epoksi shisha qo'rg'oshin tayog'ining tortish va egilish kuchi oddiy po'latdan 2 baravar va yuqori- mustahkam chinni materiallardan 8 ~ 10 baravar yuqori, bu esa xavfsiz ishlashning ishonchliligini samarali oshiradi.
3. Yaxshi ifloslanishga chidamlilik,{1}}ifloslanishga qarshi yaxshi ishlash, kuchli{2}}ifloslanishga qarshi chidamlilik va uning nam chidamli kuchlanishi va ifloslanishga chidamlilik kuchlanishi bir xil oʻtish masofasiga ega boʻlgan chinni izolyatorlardan 2~2,5 baravar yuqori. Va uni tozalash kerak emas va u juda ifloslangan joylarda xavfsiz ishlashi mumkin.
4. Kichik o'lchamli, engil vaznli (faqat 1/6 ~ 1/9 bir xil kuchlanishli chinni izolyatorlari), engil tuzilish, tashish va o'rnatish oson.
5. Silikon kauchuk shiypon yaxshi suv o'tkazmaydigan{1}}xususiyatlarga ega va uning umumiy tuzilishi ichki izolyatsiyaning nam bo'lmasligini ta'minlaydi va izolyatsiyani profilaktika monitoringi sinovlari talab qilinmaydi va tozalash talab qilinmaydi, bu esa kundalik parvarishlash ish yukini kamaytiradi.
6. Yaxshi sızdırmazlık ko'rsatkichi, kuchli elektr korroziyaga chidamliligi, to'kilgan materialni kuzatish qarshiligi TMA4.5 darajasiga etadi, yaxshi qarish qarshiligiga, korroziyaga chidamliligiga, past haroratga chidamliligiga ega va -40 daraja ~ -50 daraja sohalarda foydalanish mumkin.
7. U kuchli zarba va zarbaga chidamliligi,-mo'rtlikka va o'rmalanishga qarshi chidamliligiga ega, sinishi oson emas, yuqori egilish qarshiligi, yuqori burilish kuchi, ichki bosimga bardosh berishi, kuchli portlash-bardoshli va chinni va shisha izolyatorlar almashinuvi bilan ishlatilishi mumkin.
Parametrlar jadvali:

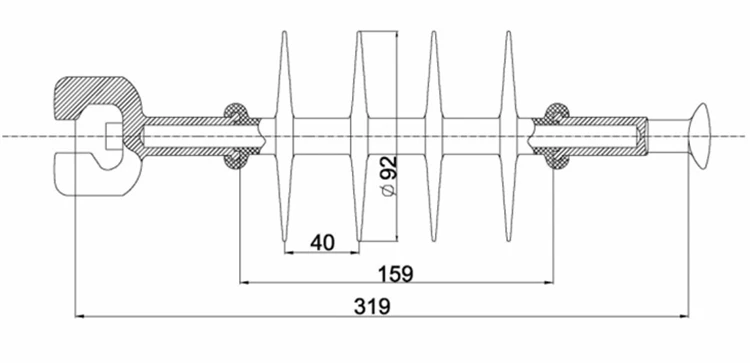

Shakl.1 10KV kompozit izolyator (V, T muftasi)

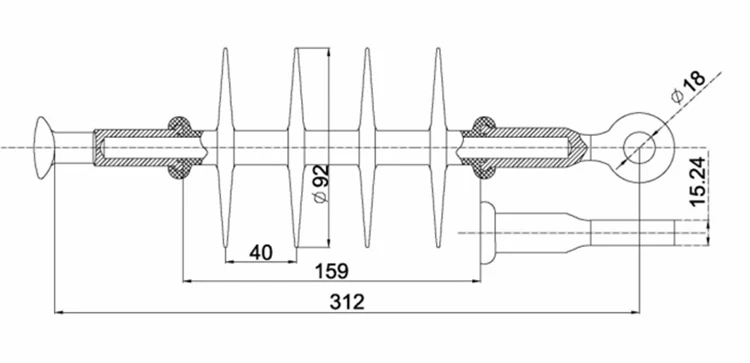

Shakl.2 10KV kompozit izolyator (D,T ulash)
Shakl.3 10KV kompozit izolyator (U, D birlashma)

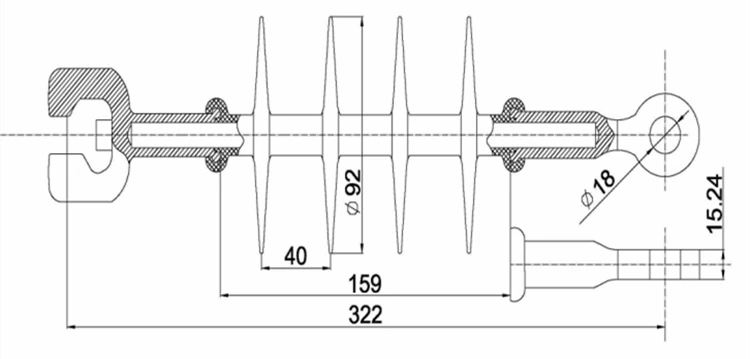

Shakl.4 10KV kompozit izolyator (W, D birlashma)

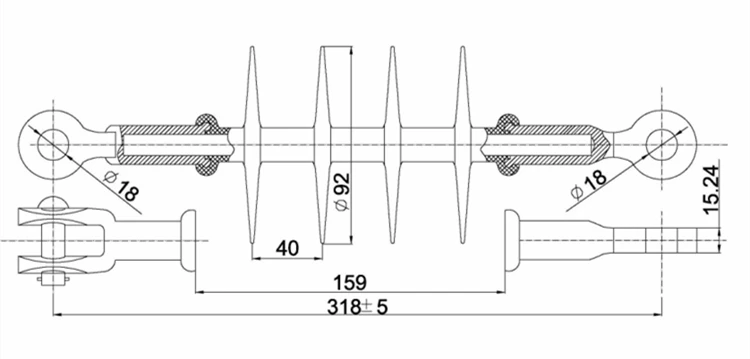

Shakl.5 10KV kompozit izolyator (U, D ulanishi)

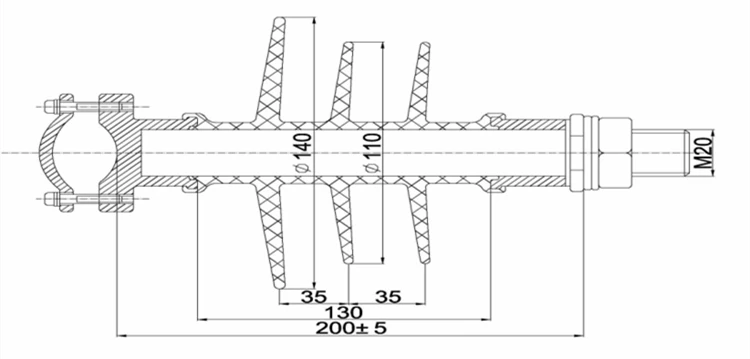

Shakl.6 10KV pinli kompozit izolyator
|
Yo'q. |
Anjir. |
Turi |
Nominal kuchlanish KV |
Belgilangan mexanik yuk KN |
Soket va to'p o'lchami |
Bo'lim balandligi H, mm |
Minimal kamon masofa H, mm |
Chodirning diametri D, mm |
Min nominal o'tish masofasi L, mm |
Yoritish impulsi kuchlanishga chidamli dan katta yoki teng |
Nam quvvat chastotasi kuchlanish dan katta yoki teng |
Og'irligi kg |
|
1 |
1 |
FXBW-10/70-WT |
10 |
70 |
16 |
319±5 |
159 |
92 |
415 |
95 |
60 |
1.6 |
|
2 |
2 |
FXBW-10/70-DT |
10 |
70 |
16 |
312±5 |
159 |
92 |
415 |
95 |
60 |
1.1 |
|
3 |
3 |
FXBW-10/70-UD-1 |
10 |
70 |
/ |
342±5 |
155 |
150 |
400 |
95 |
60 |
1.6 |
|
4 |
4 |
FXBW-10/70-WD |
10 |
70 |
16 |
322±5 |
159 |
92 |
415 |
95 |
60 |
1.6 |
|
5 |
5 |
FXBW-10/70-UD-2 |
10 |
70 |
/ |
318±5 |
159 |
92 |
415 |
95 |
60 |
1.5 |
|
6 |
6 |
FPW-10/3 |
10 |
3(egri) |
/ |
200±5 |
130 |
140 |
380 |
95 |
40 |
1.6 |
